Puerta Plegable de PVC Lacada Con Vidrieras

Antes de montaje:

Cuando el hueco o el marco de madera donde ha de instalarse la puerta plegable mida mínimo 60 mm de ancho podrá colgar directamente al techo. En caso de tener que hacer el marco de madera a propósito para la instalación de la puerta plegable de PVC bien sea lacada o foliada el ancho de la guía que cuelga la puerta es de 60 mm, por lo tanto mínimo debe de ser de 60 mm para la guía y si quiere que le quedan las lamas una vez recogidas al ras de la pared, madera, etc. deberá tener 111,5 mm mínimo. Se puede hacer mas ancho si así lo desea. Al plegarse las lamas de la puerta un metro de ancho quedan recogidas en 100,5 mm.

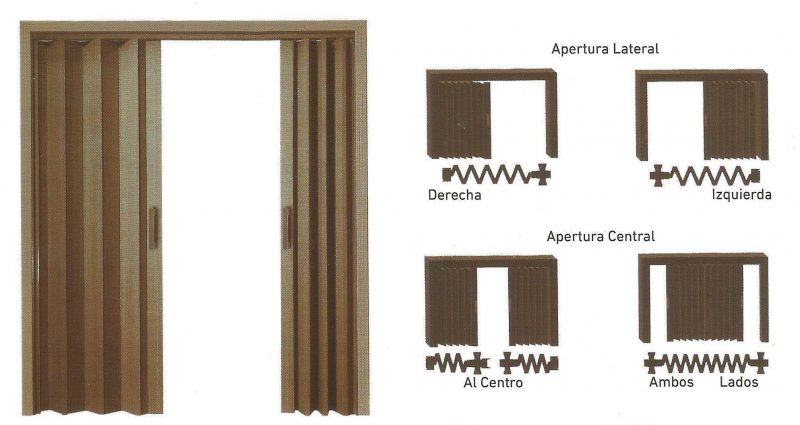

Puerta de una hoja                    Puerta de 2 hojas                          Puerta de una hoja
con apertura lateral                  con apertura central                      con apertura a ambos lados

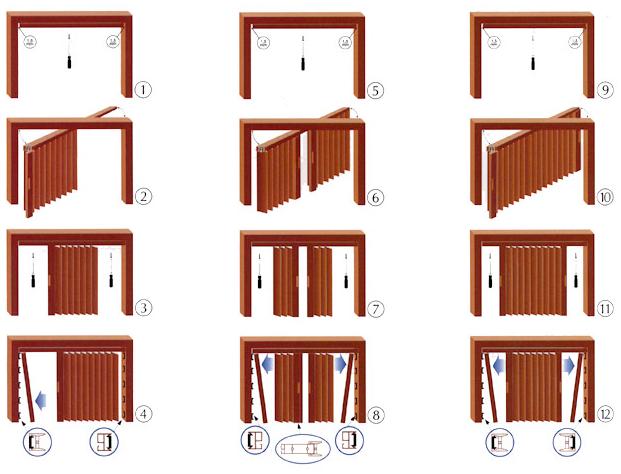

Apertura lateral:

1) Ajustar el riel al marco o hueco donde se tenga que colocar la puerta, dejando una holgura aproximada entre sus dos extremos de 3 mm. (1,5 por cada extremo) para facilitar el giro del riel en el momento de colgar la puerta.
2) Girar el riel metálico sobre el tornillo ya colocado en su centro e introducir la puerta dejándola colgada.
3) Situar el riel y la puerta en su posición normal, atornillando el riel con el resto de tornillos.
4) Fijar con presión manual el perfil anclaje ensamblado con la puerta. Seguidamente y de igual forma el perfil mixto situado en el otro lateral del marco, perfil que sirve para el alojamiento del cierre.

Apertura central:

Todas las fases de instalación y montaje son semejantes, excepto que son dos puertas, dos perfiles de anclaje con acoplamiento de presión manual en ambos lados y el cierre que se produce con la aproximación de ambas puertas en su parte central (5,6,7 y 8).

Apertura ambos lados:

Se empleará el mismo procedimiento que la anterior, excepto que los perfiles que se acoplan a presión en ambos extremos son iguales, es decir el mismo, que servirán para alojar los dos de cierre que lleva este tipo de puerta. (9,10,11,12).

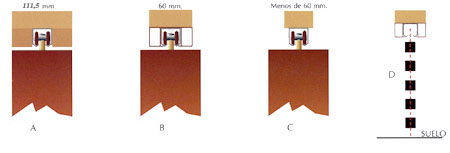

Montajes sobre distintos anchos de marco:

Apertura lateral:

A) Marco de 111,5 mm. Riel oculto sobre marco, puerta totalmente enrasada.
B) Marco de 60 mm. Riel enfundado.
C) Marco inferior a 60 mm. Riel sin funda (lacado).
D) Fijación de pinzas: Marcar una línea vertical que coincida con el centro del riel hasta el suelo.
Colocar 5 pinzas en cada lateral, fijadas con tornillos y sobre la línea marcada coincidiendo la línea con el centro de la pinza exactamente. Recomendamos que las pinzas situadas al lado del riel se coloquen a unos 50 mm. de tales extremos.
El resto de las pinzas, distanciadas proporcionalmente.
Realizadas todas las operaciones indicadas para cualquier apertura habrá quedado instalado un buen sistema de puerta plegable para su perfecto funcionamiento.
